單物鏡相位掃描三維立體測量技術（3DPM）

單物鏡相位掃描三維立體測量法在內窺鏡檢測領域是一個突破性的測量技術。此測量法用一個鏡頭即可完成觀察和測量，無需更換鏡頭和重新定位缺陷，節省工作時間，提高檢測效率。

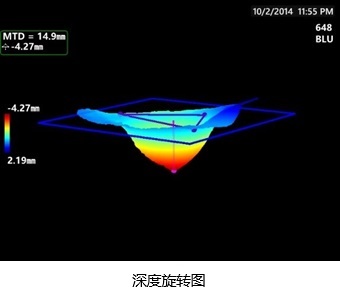

單物鏡相位掃描三維立體測量法對被檢測區域表面進行掃描，提供剖面視圖，即檢測物體的橫截面，使缺陷的輪廓和特征更加清晰，幫助操作者作出更準確的判斷。

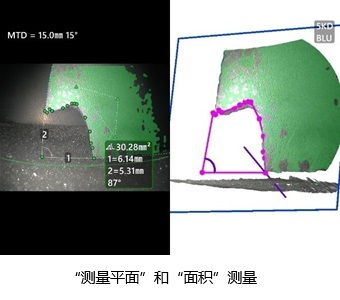

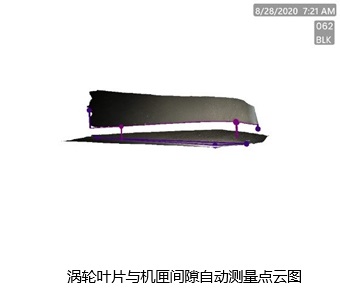

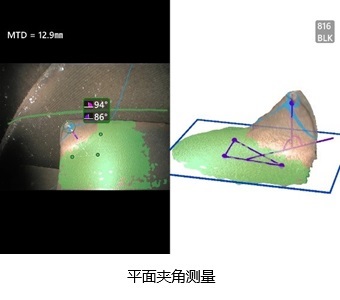

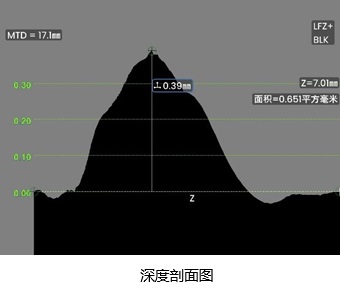

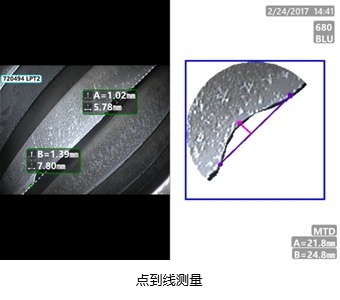

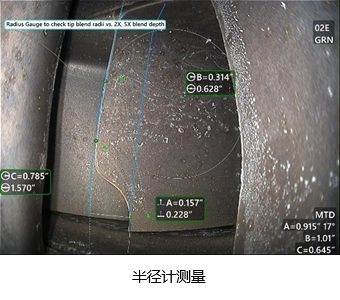

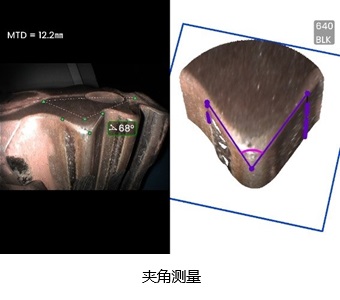

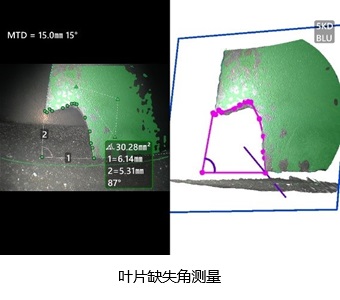

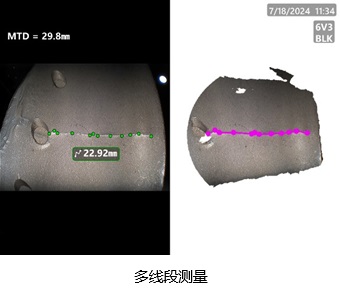

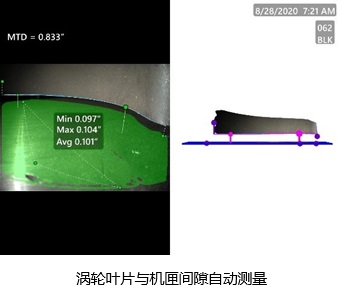

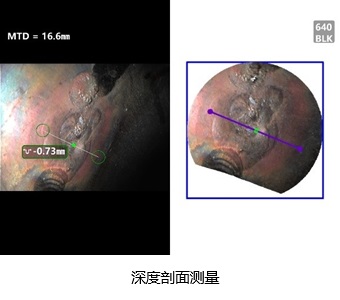

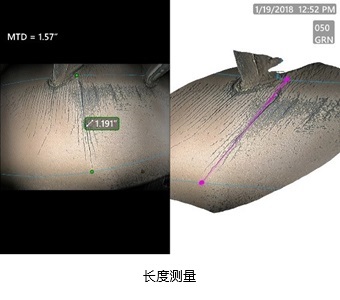

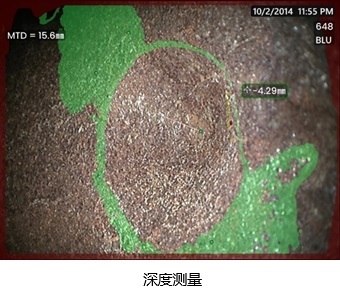

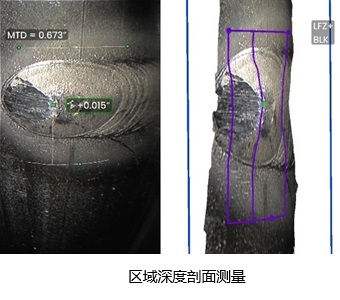

單物鏡相位掃描三維立體測量鏡頭，具有近焦(7mm/8mm-250mm)和極近焦(3mm-120mm、2mm-20mm)、遠焦(15mm-無窮)焦距段，用戶可根據使用需求選擇對應焦距段的測量鏡頭，且使用一個鏡頭即可完成觀察、測量需求；在原有的測量功能基礎上(長度、點到線、深度、面積、多線段、深度剖面、區域深度剖面、測量平面、渦輪葉片與機匣間隙自動測量、半徑計)新增了夾角、葉片缺失角、平面夾角測量，可更加快速、精準的完成測量，有效提高檢測效率及質量，可將其應用至更多、更廣的檢測任務中，減少停機時間。

Everest Mentor Visual iQ+ HD的新版單物鏡相位掃描三維立體測量法使工業視頻內窺鏡的應用提升到新的高度。

雙物鏡三維立體測量技術

雙物鏡三維立體測量技術用于Everest Mentor Visual iQ+ HD韋林工業視頻內窺鏡，可視化的雙物鏡立體測量可實現點云圖像，雙物鏡三維立體測量的所有直徑的探頭(4.0mm、6.1mm、6.2mm和8.4mm)均可實現點云功能。

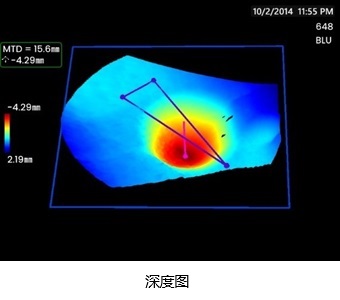

雙物鏡三維立體測量是在傳統的普通雙物鏡測量基礎上實現3D點云成像的技術，傳統的普通雙物鏡測量鏡頭通過搭配新算法及校準處理技術來實現。此測量技術不僅具有普通雙物鏡測量原有優勢，同時支持左右屏幕分別成像及實現3D點云圖(深度圖)，可為檢測人員提供實時、直觀的三維立體點云圖，實現快速、精確的測量，提高檢測效率！

強大、便攜、快速、互連

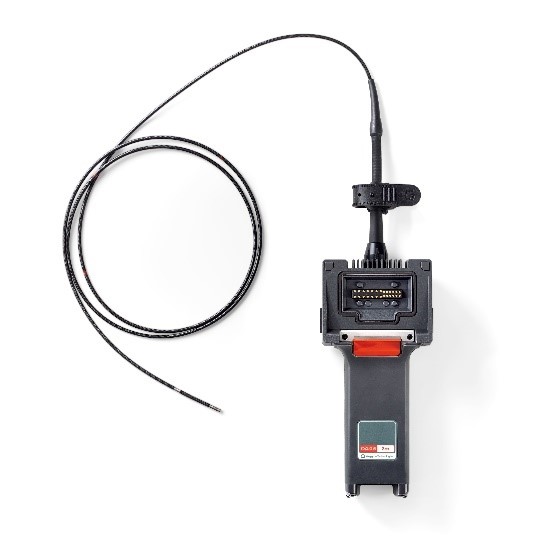

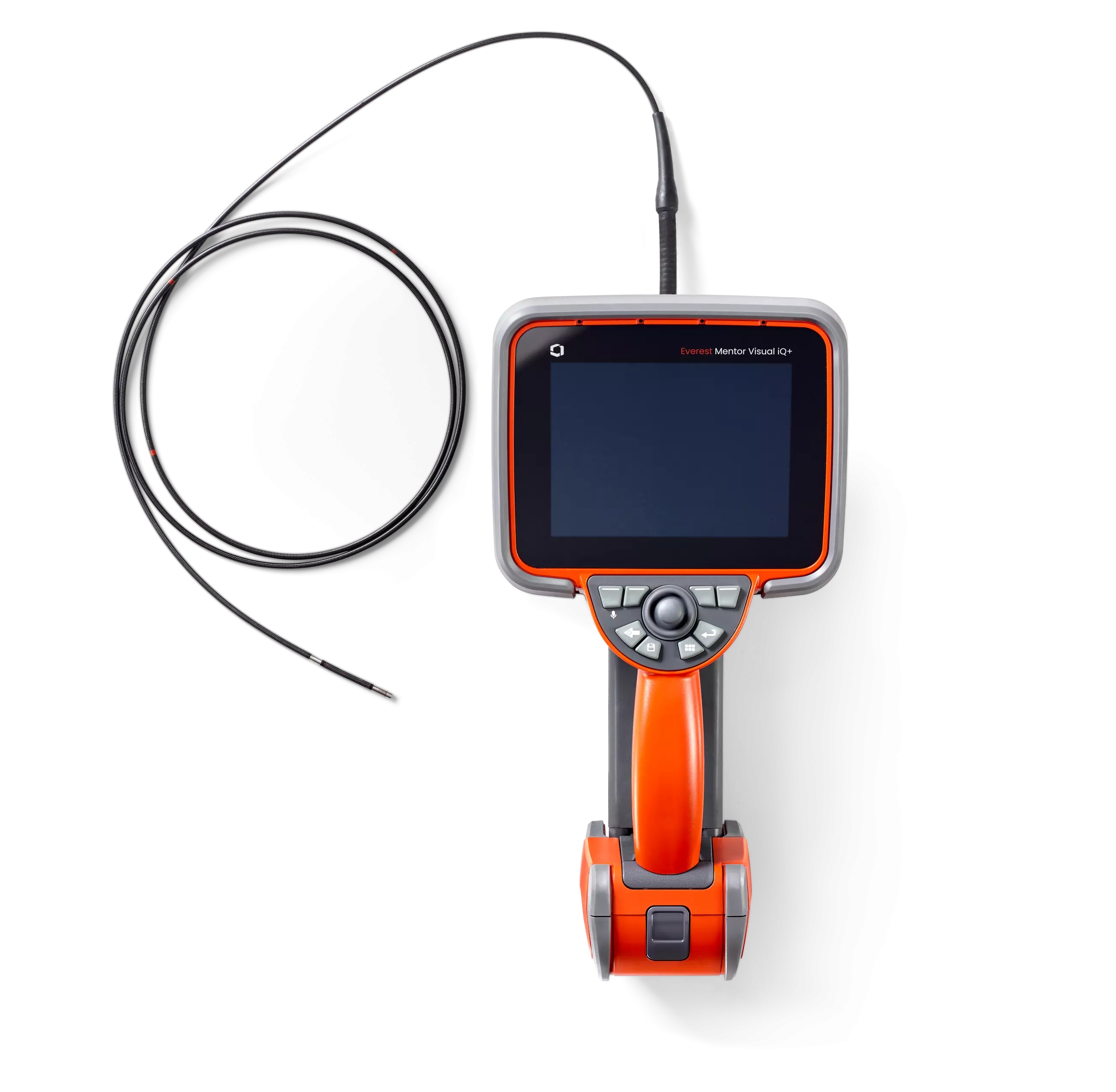

Everest Mentor Visual iQ+ HD 是世界上先進的視頻內窺鏡，可幫助使用者對工作做出更佳判斷，提高檢測效率。

?  采用多點觸摸屏，符合人體工程學的操縱桿和物理按鍵，操作更簡單易行。

?  彩色SUPER HAD? CCD攝像頭，具有5倍數字變焦和新型動態圖像處理系統。

?  采用6.5英寸(16.5cm)有源矩陣XGA彩色LCD顯示屏，在日光下可輕松識別，圖像清晰可辨，提高檢出概率。

?  采用自適應降噪(ANR)和高動態范圍(HDR)靜態圖像捕獲技術，捕獲高度清晰的實時視頻和靜態圖像。

?  采用新版單物鏡相位掃描三維立體測量(6.1 mm直徑探頭)、雙物鏡三維立體測量或普通雙物鏡測量(8.4mm、6.1mm、6.2mm、

   4.0mm直徑探頭) 。

?  便攜、輕巧、符合人體工程學的設計，凈重3.0 千克。

?  堅固耐用，設計符合IP65、MIL-STD-461G和MIL-STD-810H標準。

?  內置麥克風和揚聲器，可語音控制，支持雙頻段Wi-Fi(選裝)和藍牙4.0(選裝)。

?  17種語言的菜單定向檢測(MDI)軟件以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word?和PDF兼容的檢

    測報告。

?  借助設備內置用戶手冊和基于上下文的幫助鏈接，更快掌握高級功能。

?  提供40 GB、80 GB和160 GB內置固態硬盤可選。

?  兩個USB 3.0 主機A端口，一個USB 3.0客戶端 B端口。

?  高容量、可更換、可充電的鋰電池，無需充電底座，符合航空運輸規定。沒有電池時，也可直接交流電供電使用。

?  可更換的4.0mm、6.1mm、6.2mm和8.4mm直徑探頭，提供多種長度，適合各行業應用。

?  光學鏡頭采用安全防脫落雙螺紋結構，可輕松實現更換。

?  高強度LED光源和先進圖像處理技術可改善圖像亮度。

?  多種可定制的支撐臂供選擇。

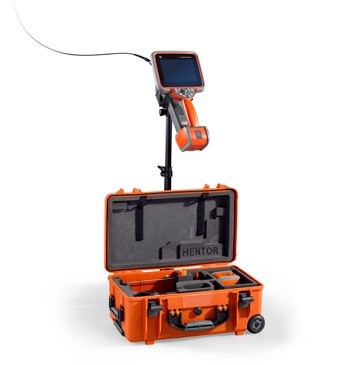

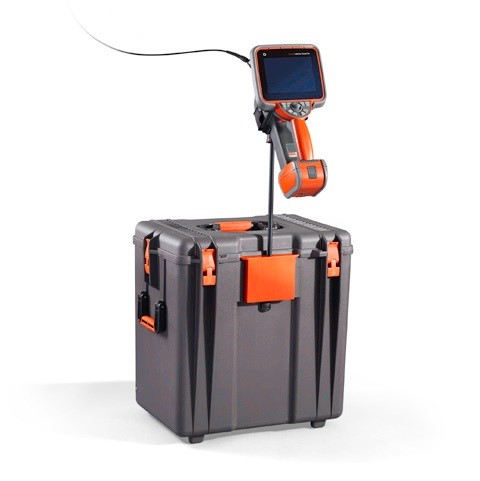

?  可選配便攜的拉桿攜行箱、可選用于容納多個探頭和附件的更寬敞的工作站式拉桿機箱。

?  可自動錄制視頻并保存，且可設置錄制時長。

?  一鍵快速錄制、暫停、保存視頻。

?  可顯示導向方位矢量圖。

?  具有.CSV存儲格式，可實現3D模型打印。

強大的分析功能——將人工智能引入檢測

Everest Mentor Visual iQ+ HD 正在推動并更新無損檢測的智能化解決方案，利用人工智能輔助分析功能可提高生產力，并提高檢測數據的準確性和可靠性。人工智能輔助分析功能有大量實際應用素材及案例作為參考，成熟可靠，并非僅是炒作概念的數據模型,可保證檢測數據的完整性和可靠性。對于有開發獨有分析模型需求的客戶，也可按照客戶需求定制分析模型。

人工智能正在跨行業、跨部門間應用，Everest Mentor Visual iQ+ HD 本機可直接運行多個來源的分析模型。

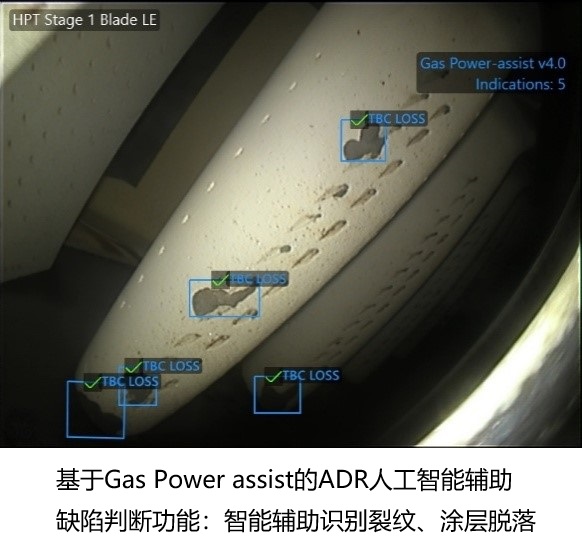

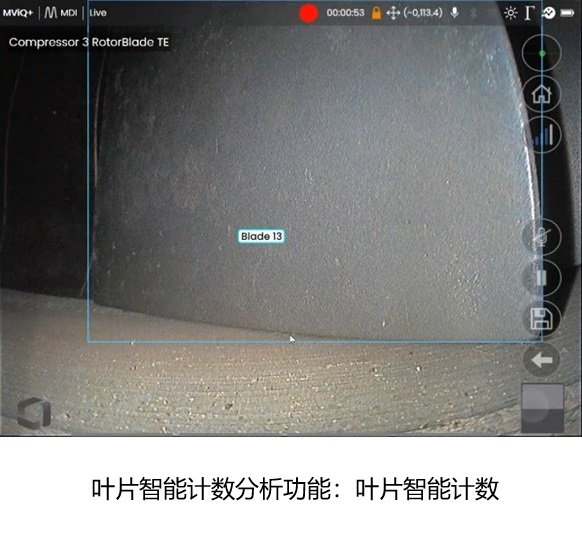

?  由 Waygate 檢測技術開發和認證的分析模型：基于 Gas Power assist 的ADR人工智能輔助缺陷判斷功能和葉片智能計數分析功

能，可提高可靠性和數據的完整性。

Gas Power assist 分析模型主要基于CFM56系列航空發動機及 LMS100、LM2500 和 LM6000 型號的燃?xì)廨啓C(jī)的真實檢測數據

生成。

?  由第三方合作伙伴開發和認證的分析模型：可以利用 Aiir Innovations 的航空商用發動機模型在Everest Mentor Visual iQ+ HD

上直接進行缺陷輔助智能檢測；

由 Aiir Innovations 開發的 Aiir Edge - Hot & Cold 分析模型主要基于CF6-80、CF34系列、CFM56-3系列、CFM56-5系列、

CFM56-7系列、GE90、GEnx、V2500、PW 1000G系列、PW 2000、Trent 700、Trent 900、Trent 1000、LEAP-1A/B等型號

的航空發動機的真實檢測數據生成。

?  由第三方客戶開發和認證的分析模型：對于開發獨家分析的客戶，Everest Mentor Visual iQ+ HD可部署到全球團隊。

每個開發和認證的分析模型都可提供分析數據表，可指導操作者了解其適用性和操作程序。

遠程協作檢測

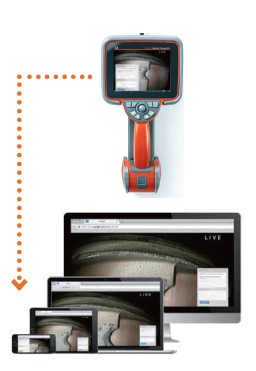

Everest Mentor Visual iQ+ HD 可通過檢測工作連接平臺在世界各地提供專業的實時遠程協作服務Inspection Works Connect(選裝)，通過Wi-Fi (選裝)實現遠程互聯，可將正在進行的檢測視頻圖像與場外專家分享，以便快速做出更加準確的判斷，提高設備利用率及檢測效率。

專家能夠?qū)z測圖像進行注釋，實現雙向協作功能，快速協助現場檢測人員做出更加準確的判斷，提高檢測效率，降低檢測成本，檢測人員可現場排除故障。

?  通過場外專家和檢測人員實時對話快速做出更加準確的判斷，可延長設備使用壽命。

?  通過遠程協作服務(選裝)，可隨時與場外專家溝通，有效降低運營成本。

?  所有版本Everest Mentor Visual iQ+ HD 均可通過購買Inspect Works Connect服務實現遠程互聯協作檢測功能。

特殊定制型探頭

每項檢測都有其獨特的挑戰，韋林內窺鏡能夠提供多種特殊定制型探頭，包括氣動導向探頭、視頻成像轉接器、6.2mm內置機械手通道的探頭、UV功能探頭、2.2mm和2.8mm直徑的視頻探頭、扁探頭等，滿足不同工業領域、不同客戶的檢測需求。

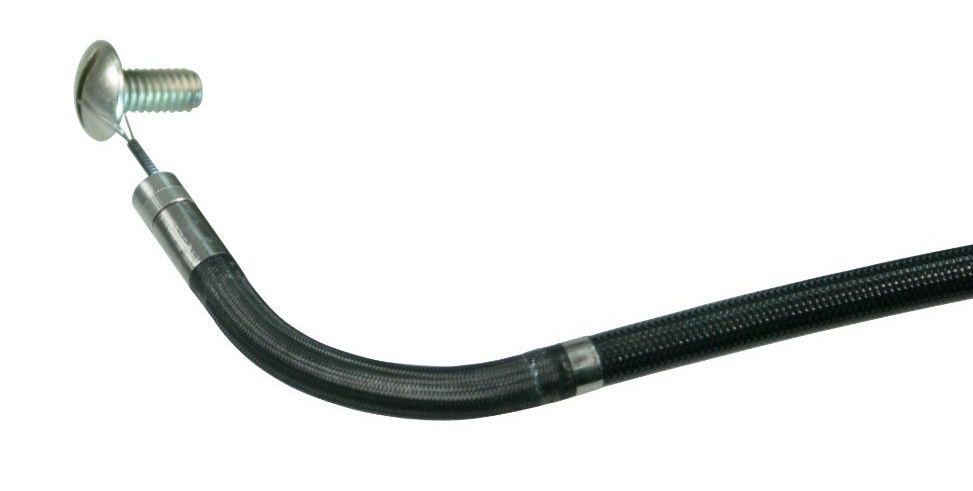

內置機械手通道探頭

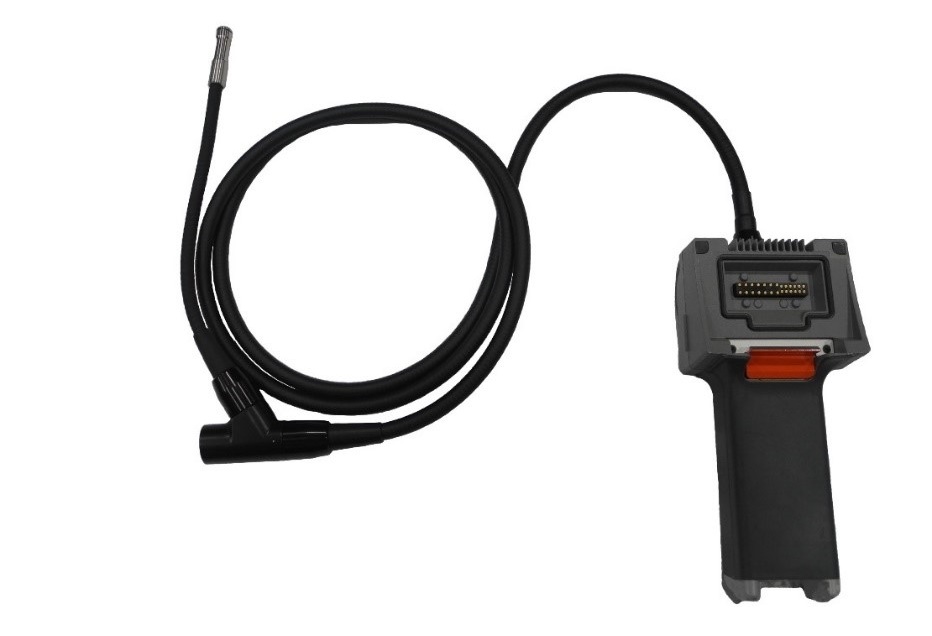

視頻成像轉接器

工作溫度

攝像頭

系統

電池

電源輸入

達標和分類

軟件

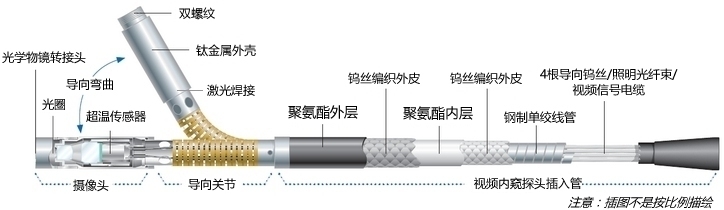

視頻內窺探頭尺寸

備注:可提供多樣的特殊客戶定制型探頭,滿足不同工業檢測需求,最長可達30米。

視頻內窺探頭導向能力

4.0mm、6.1mm、8.4mm直徑探頭

6.2mm直徑探頭

備注:探頭導向彎曲度通常會超過最低規格。

視頻內窺探頭

*FOV取對角線長度           **表示亮度輸出最高的鏡頭

可支持的測量功能

標準精確度  在規定的測量條件下進行測量時，經過專業培訓的檢測人員可確保使用單物鏡相位掃描三維立體測量、雙物鏡三維立體測量和普通雙物鏡測量實現95%以上的測量精確度

最小精度值  單物鏡相位掃描三維立體測量、雙物鏡三維立體測量和普通雙物鏡測量可達0.01mm
